경량기포콘크리트
01. 터널공동보강

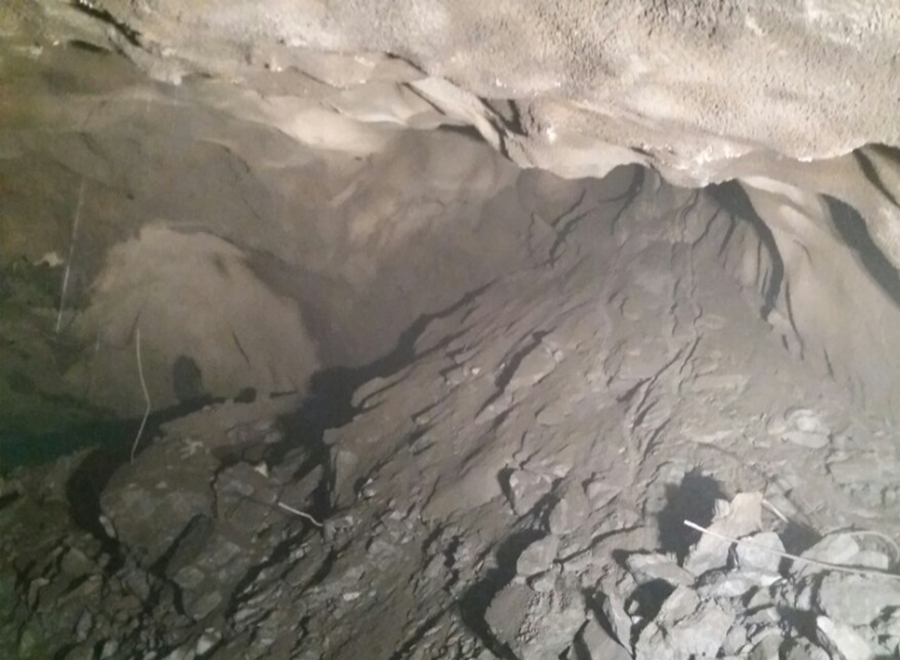

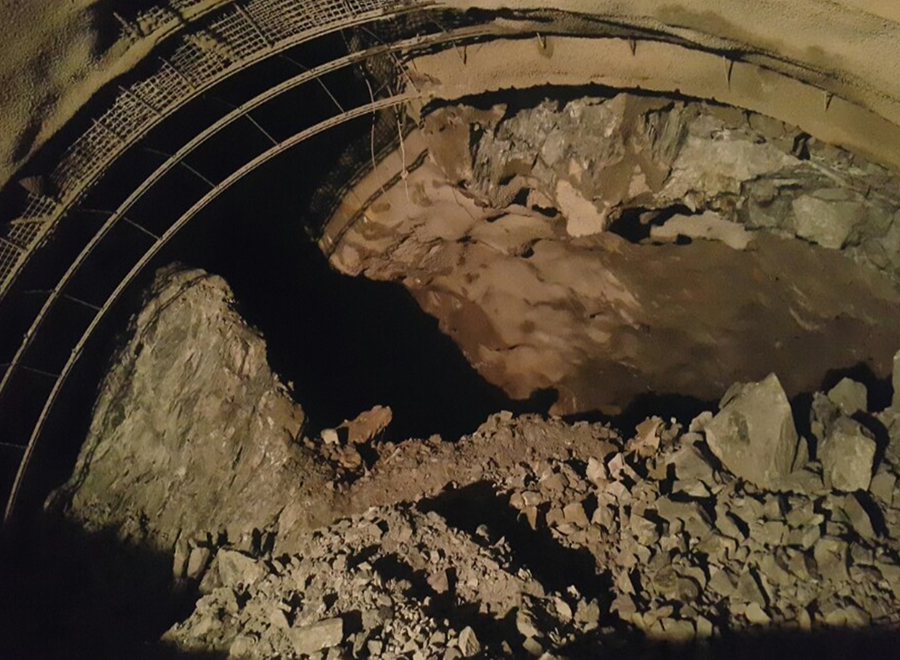

01. 붕락부 전경

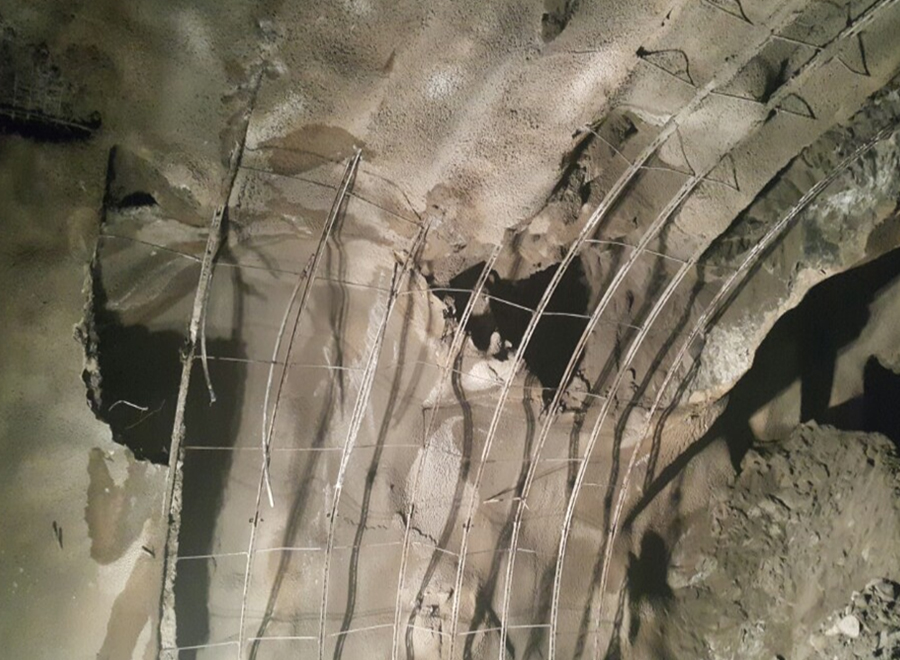

02. 붕락부 지보작업

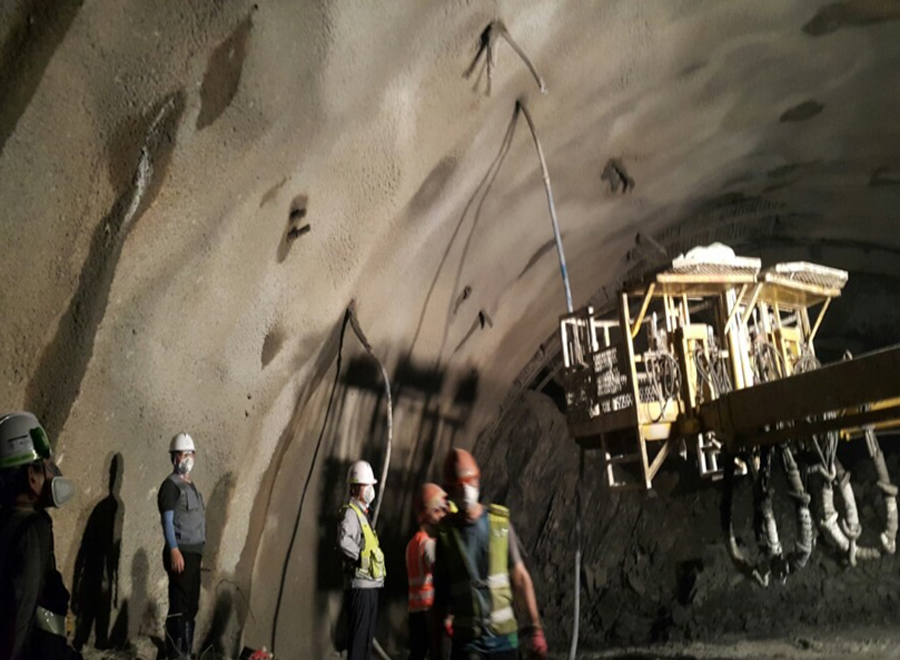

03. 지보작업 및 주입구 설치
04. 주입구 연결

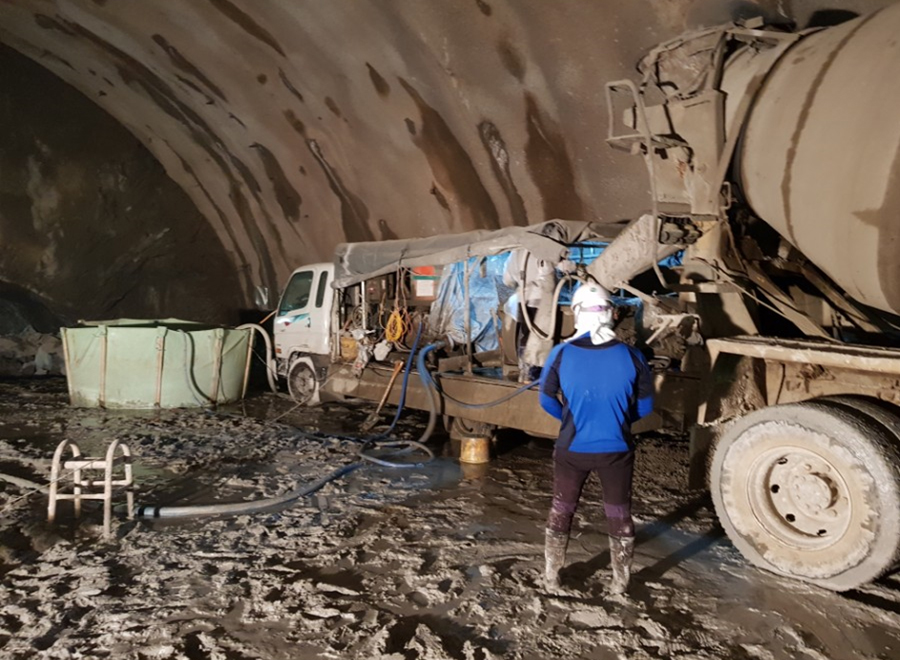

05. 이동식 주입장비 셋팅

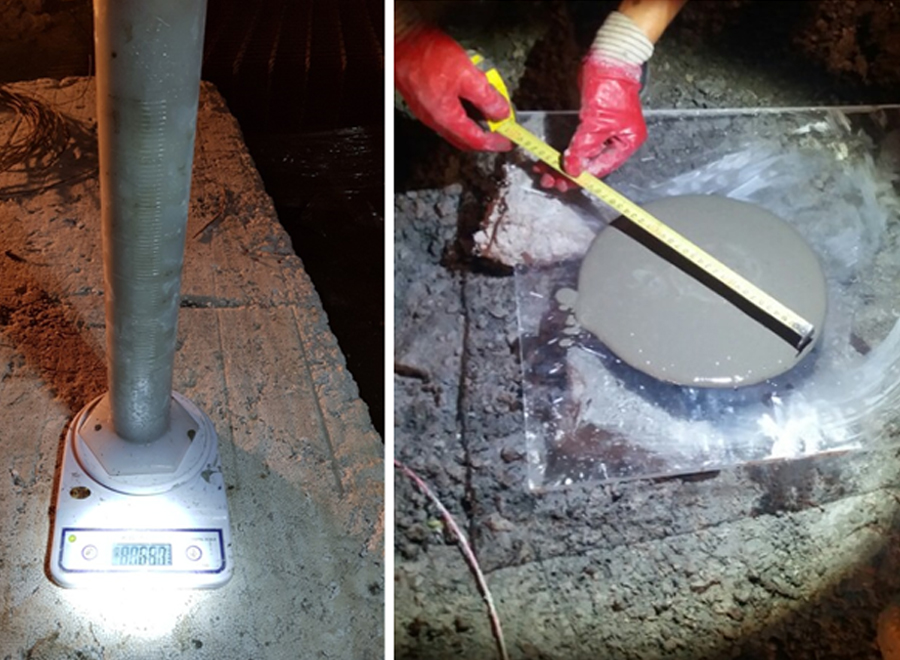

06. 현장배합 확인(생비중, 플로우값)

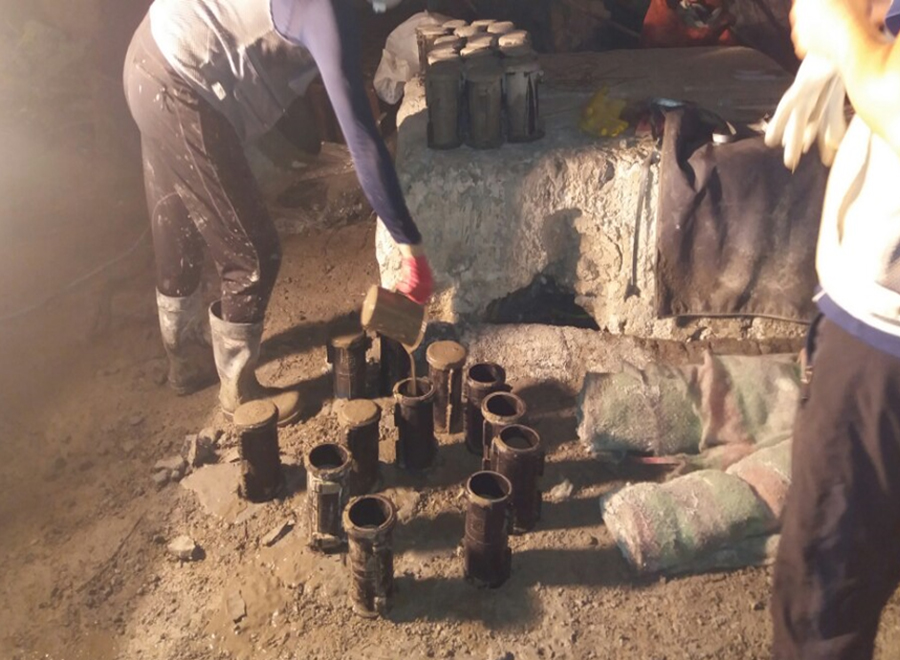

07. 강도시험 몰드생성

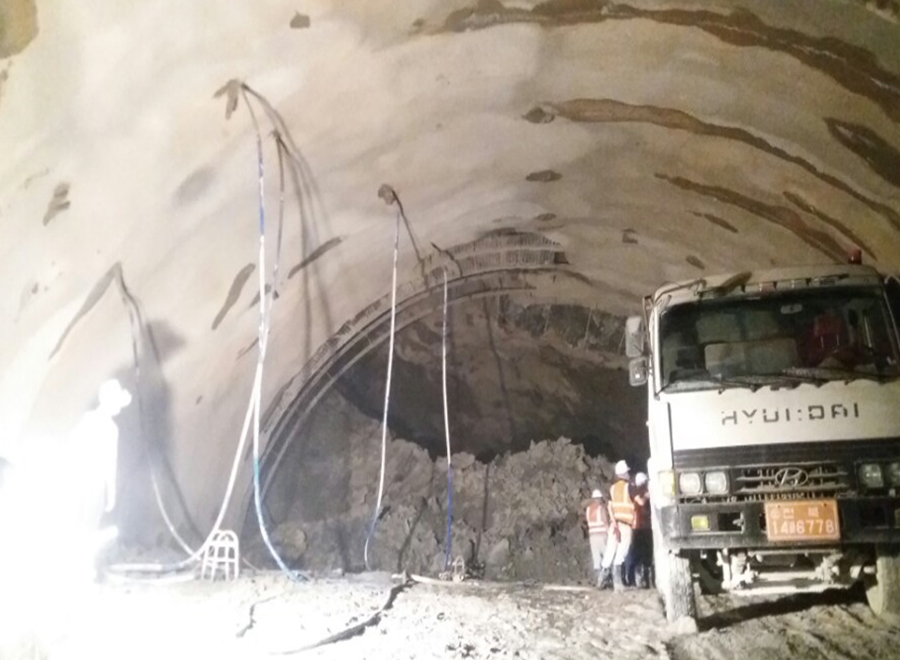

08. 제품 주입

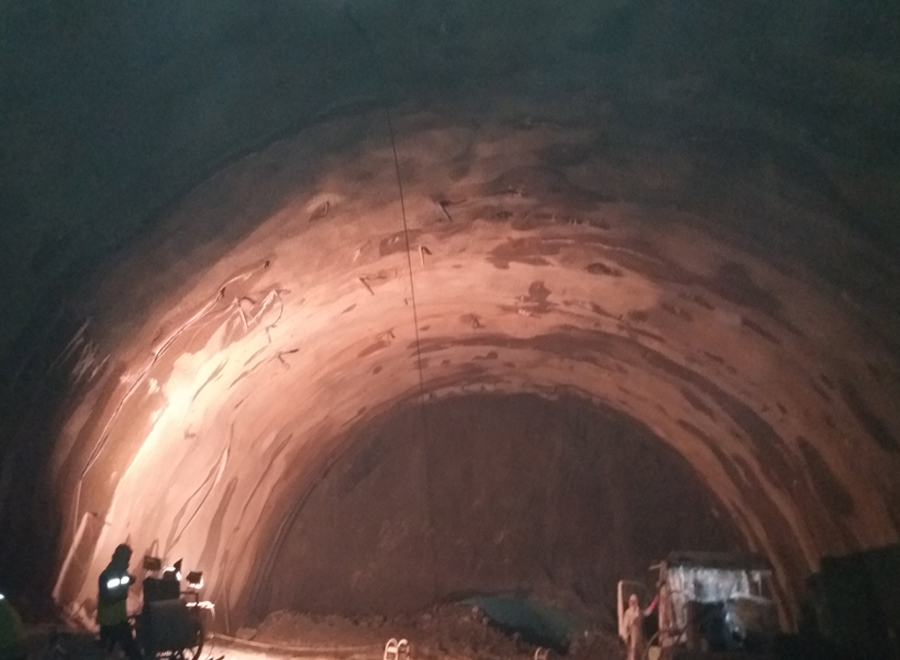

09. 1, 2 구간 오버플로우
| 구분 | 경량기포 그라우팅 공법 | 강관다단 그라우팅공법 | 우레탄 공법 | Fore Poling공법 | |
|---|---|---|---|---|---|
| 공법개요 | 터널 굴착 중.후에 동공부 확인시 주입관과 확인구를 설치하여 동공부에 주입재를 충진하여 고유동성의 제품을 밀실히 채움으로써 지반을 고결 일체화 시켜 추가붕락 및 지반변형방지에 효과적으로 적용할 수 있는 공법 | 터널 굴착전에 강관을 적절한 형상으로 배열 설치하고 주입재를주입함으로써 주입재에 의한 지반고결로 강관과 주변 지반을 일체화시켜 Beam Arch를 형성하여 차수 및 보강효과를 동시에 얻는 공법 | 2액성분의 발포성분을 가진 우레탄계 약액을 사용하여 지반을 고결하는 공법이다. | 터널을 굴착하기전에 지반변형을 방지하여 국부적인 막장 붕락을 막기 위하여 소구경 강관 또는 철근을 터널 막장에 관입하는 보조공법이다. | |
| 주입재 | 시멘트+기포제+유동화제+급결제 | 시멘트+규산소다 | TBU(A), CBU(B) 우레탄약액 | 시멘트 | |
| 적용목적 | - 여굴 및 붕락방지 - 지반보강 |
- 여굴 및 붕락방지 - 차수 및 지반보강 |
- 여굴 및 붕락방지 - 차수 및 지반보강 |
붕락방지 | |
| 효과 | 차수 | X | 우수 | 매우 우수 | X |
| 지반보강 | 매우 우수 | 우수 | 보통 | 보통 | |
| 장단점 | - 주입관 및 확인구 설치 용이 - 터널동공부 주입시 지반고결 일체화 시켜 지반보강 효과에 우수 - 중량이 가벼워 취급 용이 - 다양한 압축강도 발현가능(10~50kg/㎠) - 차수 효과 없음 |
- 공정이 복잡하여 시간 및 비용의 소모가 큼 - 강관 중량이 커서 시공성 저하 - 강관삽입시 주입구 밴딩부의 파손으로 seal재 및 천공 slime이 강관 내부로 유입되어 packer설치가 곤란 - 강관이 천공홀 하단부에 밀착되어 터널굴착선 부분의 주입효과가 떨어져 낙반 및 여굴이 자주 발생 |
- 차수효과가 우수 - 작업내용이 단순 - 주입약액이 고가 - 환경오염 문제발생 - 압입볼트의 길이가 제한되어(6m 이내) 다양한 적용이 힘듬 - 지반보강 효과는 적음 |
- 공정이 간단 - 매막장마다 설치하므로 시간 및 인력 소모 큼 - 막장 굴착길이가 길어질수록 지지효과 감소 - FRP나 강관다단 그라우팅에 비해 보강효과가 떨어짐 - 균열 절리 및 파쇄 심한 지반 보강 효과 적음 - 지하수 유출 심한 구간 적용 불가 |
|
